V predchádzajúcom článku sme rozoberali problematiku spätného nárazu. Ale čo sa deje so strelou pri pohybe v hlavni a aké deje súvisia s vývinom výstrelu v hlavni. Všetkým týmto sa zaoberá vnútorná balistika. Celý tento pohyb trvá niekoľko milisekúnd. Veľakrát sa táto problematika preberá len okrajovo, aj keď má svoj význam hlavne v spojení s prebíjaním nábojov.

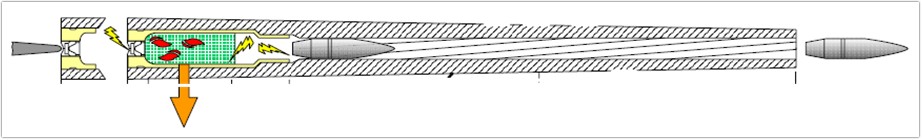

Tento článok si dáva za úlohu oboznámiť čitateľov podrobnejšie s priebehom tohto krátkeho deja. Na obrázku je možné vidieť, že po stlačení spúšte sa uvedie do činnosti bicí mechanizmus, čím dochádza pomocou úderníka k prenosu energiu bicej pružiny na zápalku, ktorá je súčasťou náboja. Doba tohto pohybu trvá niekoľko stotín sekundy.
Strelec preto musí mať dokonale zvládnutú techniku plynulého spúšťania so súčasným udržaním nehybnosti zbrane v tomto čase.
Pritom dochádza k zapáleniu hnacej náplne, ktorá veľmi rýchlo zhorí a vytvorí sa veľké množstvo plynov. Je potrebné zabezpečiť, aby vznietenie hnacej náplne prebiehalo s rovnakou energiou úderníka. Bicí mechanizmus vrátane priestoru úderníka musí byť udržiavaný v bezchybnom a čistom stave pre zabezpečenie plynulého pohybu jednotlivých jeho častí. Ak je úder príliš silný dochádza k prerazeniu zápalky a plyny sa dostávajú do záveru. Slabý úder je príčinou oneskorenia resp. zlyhania výstrelu. Plameň hnacej náplne je pod veľkým tlakom a preto sa prachová náplň ( pušný prach ) v nábojnici zapáli v celej hĺbke. V nábojnici sa vytvárajú plyny, ktoré dosiahnutí tlak, ktorý je potrebný na uvoľnenie strely zaškrtenej v nábojnici tzv.výťahová sila. Veľkosť tejto sily sa pohybuje v závislosti od náboja v rozsahu 300 – 1000 N. Tepelná energia obsiahnutá v plynoch prachovej náplne sa mení na mechanickú energiu. Vo všeobecnosti sa 1/3 tepelnej energie využije na kinetickú energiu, ďalšia 1/3 stratí s plynmi prachovej náplne a posledná 1/3 na zohriatie hlavne. Energetickú bilanciu pri výstrele môžeme jednoducho vypočítať podľa vzorca:

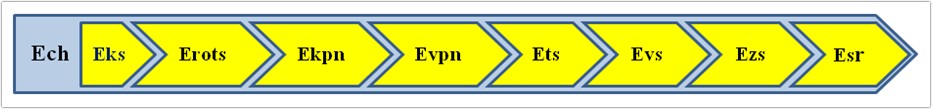

Ech – chemická energia prachovej náplne
Eks – kinetická energia strely
Erots – rotačná energia strely
Evpn – vnútorná energia plynov
Ets – tepelná energia systému
Evs – energia potrebná na vytlačenie strely z nábojnice
Ezs – energia potrebná na zalisovanie strely do drážok a polí
Esr – spätného rázu
Veľkosť mechanickej energie vyjadrená ako percento celkovej energie prachovej náplne nie je vždy rovnaká. Mení sa s kalibrom, maximálnym tlakom, dĺžkou hlavne a pod. Percento využitia energie prachovej náplne je závislé od objemu plynov pri maximálnom tlaku ( V1 ) a pri úsťovom tlaku ( Vu ). Koeficient využitia je potom možné vypočítať podľa nasledujúceho vzťahu. Zo vzťahu je zrejmé, že čím je Vu Vu η = ——- V1 väčší a V1 menší, tým je percento využitia energie väčšie.
Pozrime sa spoločne na príklad energetickej bilancie pre kaliber 308 Win.

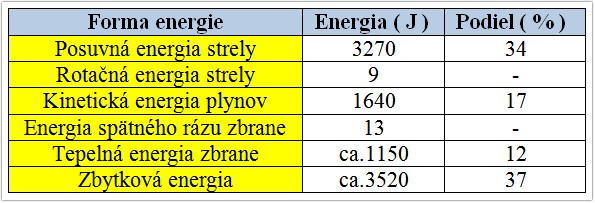

Forma energie Energia ( J ) – Podiel ( % ) Posuvná energia strely 3270 – Rotačná energia strely 9 – Kinetická energia plynov 1640 – Energia spätného rázu zbrane 13 – Tepelná energia zbrane ca.1150 – Zbytková energia ca.3520

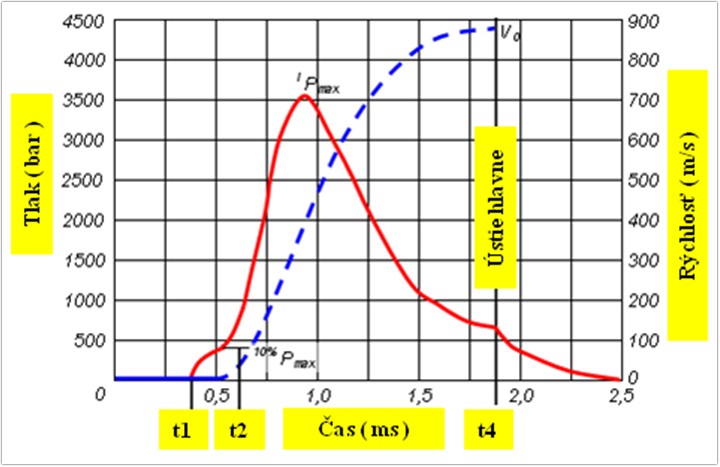

Časový priebeh tlaku plynov a rýchlosti strely v hlavni počas výstrelu je znázornený na nasledujúcom grafe.
Vodorovná os znázorňuje čas v milisekundách. Celý časový priebeh môžeme rozdeliť na niekoľko fáz, pričom v čase 0 úderník dopadne na zápalku. Časový úsek 0 až t1 je fázou oneskorenia zápalu prachovej náplne. Fáza zapálenia siaha od 0 až po t2, pričom t2 je čas, kedy tlak v hlavni dosiahne hodnotu 10% maximálneho tlaku plynov. V tomto bode je prekonaná zotrvačnosť strely, odpor spôsobený zaškrtením strely v nábojnici a odpor potrebný pre zalisovanie strely do drážok vývrtu hlavne ( tlak fosírovania ). Následne sa strela začne pohybovať. Tlak plynov prachovej náplne postupne rastie dovtedy, kým prírastok objemu plynov za určitý čas je väčší ako prírastok spaľovacieho priestoru v rovnakom čase. Po dosiahnutí rovnováhy t.j.po dosiahnutí maximálneho tlaku pozorujeme jeho klesanie z dôvodu nárastu spaľovacieho priestoru a rastúcej rýchlosti strely. V mieste maximálneho tlaku zhorí asi polovica prachovej náplne. Fáza horenia prachovej náplne začína v bode t2 a končí keď celá náplň zhorí. Za priaznivých podmienok by to malo byť v 2/3 dĺžky hlavne. Celkový čas priebehu výstrelu začína v bode 0 a končí v bode t4 v momente, keď strela opustí ústie hlavne. V bode t4 je ukončená premena tepelnej energie na mechanickú. Na grafe môžeme tiež vidieť, že rýchlosť strely ( v0 ) v hlavni rastie len do toho miesta, kde tlak plynov je ešte tak veľký, že prekonáva odpor strely a môže ju ešte zrýchľovať. Od miesta, kedy je tlak s odporom strely v rovnováhe začne sa rýchlosť znižovať.
Z požadovanej úsťovej energie strely a určitej dĺžky hlavne vyplýva maximálny tlak, ktorý je smerodajný pre požadovanú energiu strely. Veľkosť maximálneho tlaku je možné čiastočne ovplyvniť voľbou najvhodnejšej prachovej náplne a plnením nábojnice. Čím menšie je plnenie nábojnice, tým menší je maximálny tlak, ale tiež menšia počiatočná rýchlosť a jej energia. Plnenie nábojnice je dané hustotou náplne ( pomer hmotnosti prachovej náplne k objemu nábojnice ). V literatúre sa uvádza, že hustota náplne by nemala presiahnuť hodnotu 0,85. Pri vyššej hodnote pomeru rastú maximálne tlaky rýchlejšie, ale rýchlosť strely len pomaly. Pod hodnotou 0,5 sa prachová náplň zapaľuje nepravidelne, čo spôsobuje tzv.oneskorený výstrel. V závislosti od použitej zápalky a čím je odpor strely v hlavni, hmotnosť strely a hustota náplne väčšia, tým viac vzrastá maximálny tlak v hlavni. Veľkosť odporu strely v hlavni je závislá na jej obvode tzn. čím väčší bude pomer obvodu k prierezu strely, tým viac vzrastie odpor v drážkach vývrtu hlavne. Preto zo zmenšovaním kalibra relatívne vzrastá odpor a zväčšujú sa straty pohybovej energie strely resp. znižuje sa percento využitia prachovej náplne. Pri brokovom náboji správne a tvrdé zakrúženie nábojnice má priaznivý vplyv na spaľovanie prachovej náplne. Prebíjaná nábojnica dáva z dôvodu mäkkého okraja horšiu ranu. Je veľmi dôležité dodržiavať presné plnenie náboja prachovou náplňou.

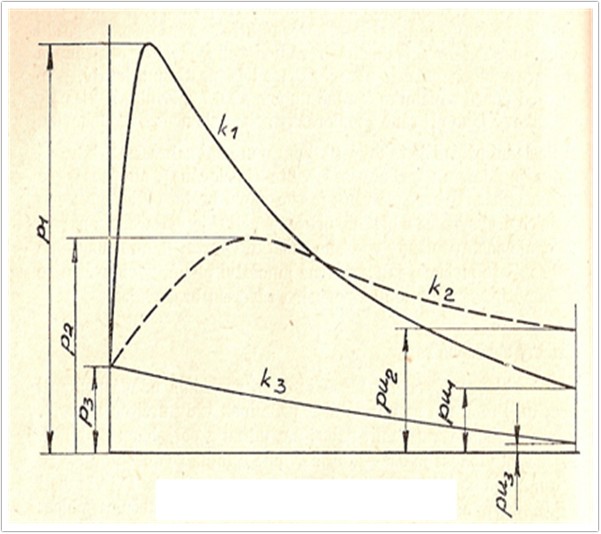

Dva prípady oneskoreného výstrelu si priblížime pomocou nasledujúceho grafu. Priebeh tlaku pri normálnom výstrele zobrazuje krivka k1, pričom základnou porovnávacou jednotkou je tlak pu1. Oneskorený výstrel a priebeh tlaku zobrazuje krivka k2. Percento využitia prachovej náplne je nižšie, úsťová rýchlosť a tiež kinetická energia sú menšie. Z dôvodu vyššieho úsťového tlaku pu2 je počuteľnosť výstrelu vyššia. Krivka k3 zobrazuje veľmi oneskorený výstrel, kedy niektoré zrnká prachovej náplne vôbec nezhoria a niektoré len na povrchu, čím vzniká nepatrný tlak pu3. Okrem vyššie uvedených poučiek je potrebné, aby strelec zabránil zvlhnutiu náboja a nepoužíval náboje s uvoľnenou strelou. Ak dôjde k zvýšeniu teploty prachovej náplne na + 35oC a strieľa sa viackrát za sebou, čím sa hlaveň viac ohreje, zvýši sa maximálny tlak. Strelec zväčša pociťuje väčší úder do ramena.
